Symétrie

EXACT

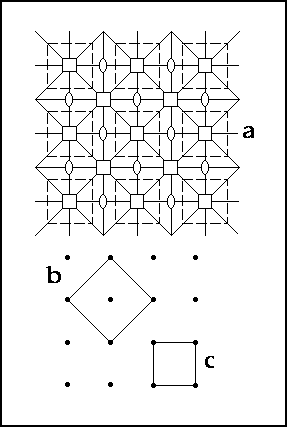

Sur la figure a, on a indiqué les éléments de symétrie.Nous voyons qu'il y a des lignes-miroirs à 45 degrés.

Nous pouvons donc toujours choisir une maille élémentaire en accord avec les conventions.

Supposons que nous ayons choisi une maille centrée (figure b). Ses côtés sont égaux. C'est donc un carré. Ses diagonales se coupent à 90 degrés.Maintenant, choisissons la moitié des diagonales comme côté de la maille élémentaire. Cette maille est également conforme aux conventions (figure c).

Question :

A-t-on marqué sur la figure a tous les éléments de symétrie ou y a-t-il aussi des lignes de réflexion avec glissement ?

Si oui , les placer.

a) Y a-t-il des lignes de réflexion avec glissement?

b) La collection des éléments de symétrie est complète?
