Symétrie

EXACT

Il s'agit bien du groupe ppm.

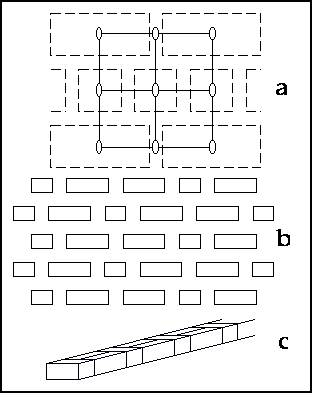

L'Institut de Géologie d'Amsterdam a été construit selon la méthode de pose dite "en chaîne" dont la figure b représente la vue de face.

C'est un empilement de couches de type a (figure c), décalées alternativement d'une demi-période.

Placez les éléments de symétrie, tracez le réseau et choisissez la maille élémentaire.

La maille correspond au groupe plan :

a) pmg

b) cmm

c) pmm

Retour au plan du cours.
